ઉત્પાદન ઝાંખી

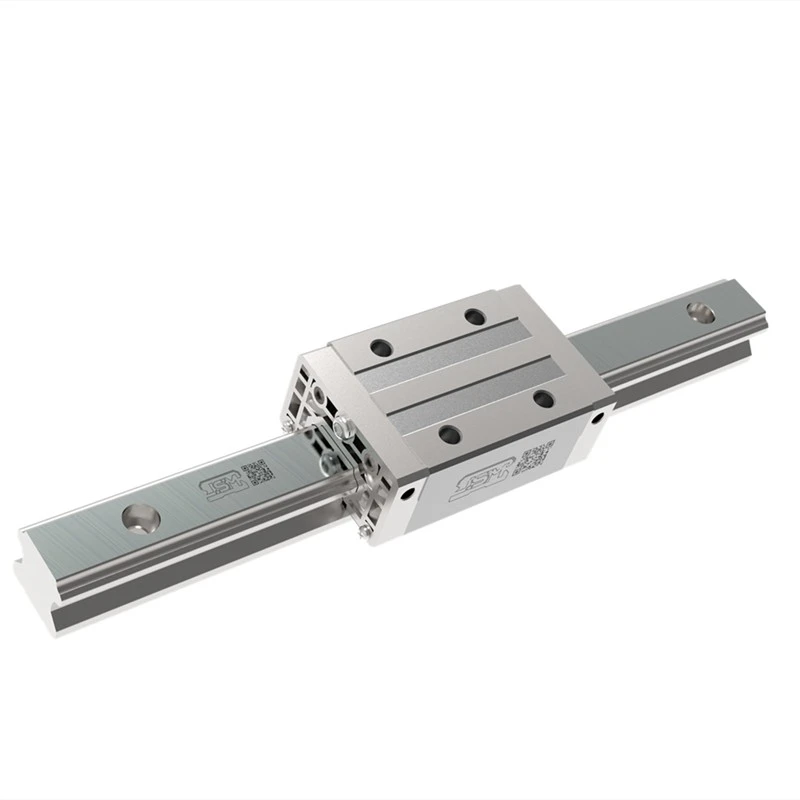

માઈક્રો-પોઝિશનિંગ અને OEM ઓટોમેશનની માંગ માટે રચાયેલ, આ સ્ટેનલેસ સ્ટીલ લઘુચિત્ર લીનિયર માર્ગદર્શિકા અલ્ટ્રા-કોમ્પેક્ટ માળખાકીય ફૂટપ્રિન્ટ્સમાં અસાધારણ કઠોરતા, સરળ ગતિ અને કાટ પ્રતિકાર પ્રદાન કરે છે. ઉચ્ચ-ગ્રેડ માર્ટેન્સિટિક સ્ટેનલેસ સ્ટીલ સાથે ઉત્પાદિત અને સંપૂર્ણ લોટ ટ્રેસીબિલિટી માટે લેસર-એચ્ડ QR કોડથી સજ્જ, તે ક્લીનરૂમ, મેડિકલ અને ઉચ્ચ-ચોકસાઇવાળા ઇલેક્ટ્રોનિક ઉત્પાદન વાતાવરણમાં લાંબા-સેવા જીવન માટે બનાવવામાં આવ્યું છે.
ટેકનિકલ વિશિષ્ટતાઓ
|
પરિમાણ |
સ્પષ્ટીકરણ |
ટેકનિકલ વિગતો |
|
સામગ્રી |
SUS440C સ્ટેનલેસ સ્ટીલ |
ઉચ્ચ-કઠિનતા, કાટ-પ્રતિરોધક સ્ટીલ |
|
બ્લોક પ્રકાર |
4 થ્રેડેડ માઉન્ટિંગ છિદ્રો સાથે ફ્લેંજ પ્રકાર |
સુરક્ષિત ટોપ/બોટમ માઉન્ટિંગ માટે ઑપ્ટિમાઇઝ |
|
માળખું |
ગોથિક આર્ક 4-પોઇન્ટ સંપર્ક ગ્રુવ |
બધી દિશામાં સમાન લોડ ક્ષમતા |
|
ટ્રેસેબિલિટી |
લેસર-કોતરવામાં આવેલ QR કોડ અને લોટ નંબર |
OEM ગુણવત્તા અનુપાલન માટે ઝડપી સીરીયલ ટ્રેકિંગ |
|
ચોકસાઈ |
ચોકસાઇ (P) / ઉચ્ચ (H) / સામાન્ય (N) |
ISO 10281 અને DIN માનક વિકલ્પો |
|
ઓપરેટિંગ ટેમ્પ |
150 ડિગ્રી સુધી સતત કામગીરી |
સ્ટાન્ડર્ડ સિન્થેટિક ગ્રીસ પ્રી{{0}પેક્ડ |
મુખ્ય ઉત્પાદન લક્ષણો
લેસર-એચ્ડ ટ્રેસેબિલિટી
દરેક બ્લોક અને રેલ ફેક્ટરી-કોતરેલા QR કોડ્સ અને લોગો ધરાવે છે, જે સ્માર્ટ મેન્યુફેક્ચરિંગ સપ્લાય ચેઇન્સમાં સીધા એકીકરણ અને જાળવણી દરમિયાન ઝડપી ઘટક ઓળખની મંજૂરી આપે છે.
01
ભારે ભાર અને બહુવિધ-દિશાની કઠોરતા
ઓપ્ટિમાઇઝ્ડ ગોથિક આર્ક બોલ રેસવે સાથે એન્જીનિયર, રેડિયલ, રિવર્સ-રેડિયલ અને લેટરલ મોમેન્ટ ફોર્સ સામે ઓછું ઘર્ષણ અને સ્થિર ઉચ્ચ-લોડ સપોર્ટ પ્રદાન કરે છે.
02
સુરક્ષિત 4-હોલ માઉન્ટિંગ ડિઝાઇન
ચોકસાઇ-કેરેજ ટોપ પર ટેપ કરેલા માઉન્ટિંગ છિદ્રો ઝડપી સંરેખણ, મહત્તમ ટોર્ક રીટેન્શન અને હાઇ-સ્પીડ પરસ્પર ગતિ દરમિયાન વાઇબ્રેશન પ્રતિકારની ખાતરી કરે છે.
03
કાટ અને ક્લીનરૂમ તૈયાર
તમામ-મેટલ સ્ટ્રક્ચરલ ડિઝાઇન આઉટગેસિંગ અને પાર્ટિકલ જનરેશનને ઘટાડે છે, જે તેને ઉચ્ચ-ભેજ, રાસાયણિક અથવા સેમિકન્ડક્ટર ક્લીનરૂમ એપ્લિકેશન માટે આદર્શ બનાવે છે.
04
લક્ષ્ય એપ્લિકેશનો
તબીબી ઉપકરણો અને લેબ ઓટોમેશન
લિક્વિડ હેન્ડલર્સ, ઓટોમેટેડ પાઇપિંગ સિસ્ટમ્સ અને ડાયગ્નોસ્ટિક એનાલિસિસ ગિયર.
સેમિકન્ડક્ટર અને ઓપ્ટિકલ એસેમ્બલી
પસંદ કરો-અને-સિસ્ટમ, વેફર ઈન્ડેક્સીંગ પ્લેટફોર્મ અને માઇક્રોસ્કોપિક ઈન્સ્પેક્શન ટૂલ્સ મૂકો.
ચોકસાઇ માપવાના સાધનો
3D કોઓર્ડિનેટ મેઝરિંગ મશીન્સ (સીએમએમ) અને લેસર ડિસ્પ્લેસમેન્ટ સેન્સર્સ.
પ્રાપ્તિ અને OEM વિકલ્પો
કસ્ટમ રેલ લંબાઈ
અનુરૂપ હોલ પિચ સાથે ચોક્કસ ગ્રાહક સ્પષ્ટીકરણો માટે ઉપલબ્ધ કટ.
ગ્રીસ અને ક્લીનરૂમ વિકલ્પો
વેક્યુમ-સુસંગત, ફૂડ-ગ્રેડ, અથવા ઓછા-ડસ્ટ ક્લીનરૂમ લ્યુબ્રિકન્ટ્સ વિનંતી પર ઉપલબ્ધ છે.
CAD ડાઉનલોડ્સ
STEP, IGES, DXF ફોર્મેટ તમારી ડિઝાઇનમાં સ્ટ્રક્ચરલ એન્જિનિયરિંગ માટે સરળતાથી ઉપલબ્ધ છે.
FAQ
Q1: કયા સ્ટેનલેસ સ્ટીલ ગ્રેડનો ઉપયોગ થાય છે, અને શું તે કાટ લાગતા વાતાવરણ માટે યોગ્ય છે?
રેલ અને કેરેજ બોડી ઉચ્ચ-ગ્રેડ SUS440C માર્ટેન્સીટીક સ્ટેનલેસ સ્ટીલ (58–62 HRC)માંથી બનાવવામાં આવે છે, જે ઉચ્ચ કઠિનતા અને વાતાવરણીય કાટ અને ઉચ્ચ ભેજ સામે ઉત્તમ પ્રતિકાર પ્રદાન કરે છે. અત્યંત આક્રમક રાસાયણિક અથવા દરિયાઈ વાતાવરણ માટે, કસ્ટમ સપાટી પેસિવેશન, રેડેન્ટ અથવા બ્લેક ક્રોમ કોટિંગ ઉપલબ્ધ છે.
Q2: બ્લોક અને રેલ પર કોતરવામાં આવેલ લેસર-QR કોડનો હેતુ શું છે?
લેસર-એચ કરેલા QR કોડમાં વ્યક્તિગત લોટ નંબર અને ઉત્પાદન મેટાડેટા હોય છે. આ OEM સપ્લાય ચેન માટે 100% ડિજિટલ કમ્પોનન્ટ ટ્રેસિબિલિટીને સક્ષમ કરે છે, બેચ ગુણવત્તા ચકાસણીને સરળ બનાવે છે અને ભાવિ જાળવણી માટે ઝડપી ભાગ ઓળખની ખાતરી કરે છે.
Q3: શું હું કસ્ટમ રેલ લંબાઈ અને માઉન્ટિંગ હોલ પિચનો ઓર્ડર આપી શકું?
હા. અમે ચોક્કસ કસ્ટમ કટ-થી-લંબાઈની સેવાઓ પ્રદાન કરીએ છીએ (નીચે ±0.5mm ચોકસાઈ સુધી) અને અનુરૂપ અંત-હોલ અંતર ($E_{1}, E_{2}$).
Q4: હું માઇક્રો-પોઝિશનિંગ એપ્લિકેશન્સ માટે યોગ્ય પ્રીલોડ વર્ગ કેવી રીતે પસંદ કરી શકું?
અમે ક્લિયરન્સ (ZF), સ્ટાન્ડર્ડ (Z0), અને લાઇટ પ્રીલોડ (Z1) ઑફર કરીએ છીએ. સામાન્ય ઓટોમેશન માટે, Z0 શ્રેષ્ઠ સરળતા પ્રદાન કરે છે. ઉચ્ચ-કઠોરતા અને શૂન્ય-બેકલેશ માઇક્રો-પોઝિશનિંગ માટે (દા.ત., સેમિકન્ડક્ટર ઇન્સ્પેક્શન), અમે લાઇટ પ્રીલોડ (Z1)ની ભલામણ કરીએ છીએ.
